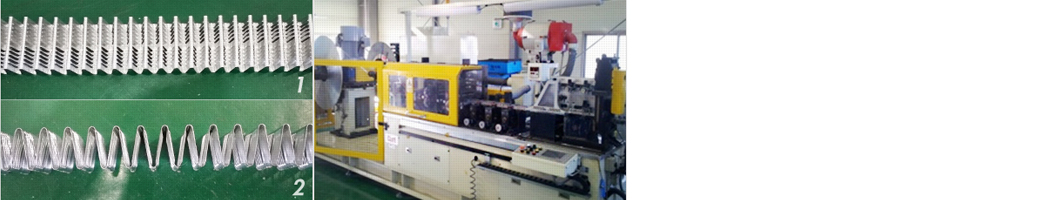

· CLAD FIN의 성형
FIN의 Louver 성형, Packing&Unpacking 과정을 통해 일정한 길이로 절단된 Wave Fin 제작합니다
· 체결 및 조립
Wave fin과 자동공급된 납작Tube를 설정된 수만큼 자동 정렬시킨 후 Header pipe 및 Side plate 삽입시켜 Core 조립합니다

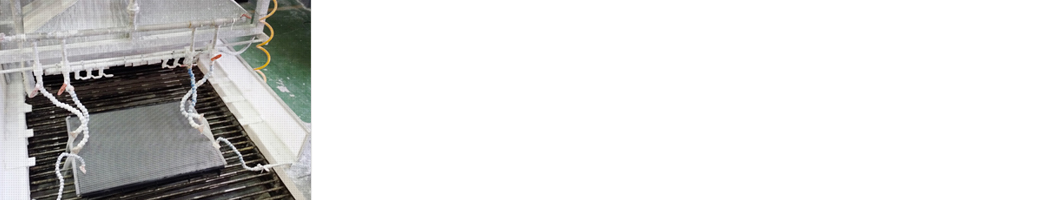

· FLUX 도포
원활한 Core 브레이징을 위해 알루미늄 표면의 산화 피막층 제거를 위한 Flux를 분무형태로 도포합니다

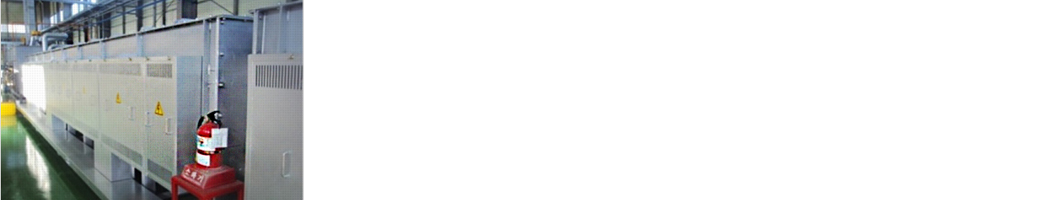

· 제품 건조
Core에 함유되어 있는 수분, 오일 및 이물질을 제거합니다

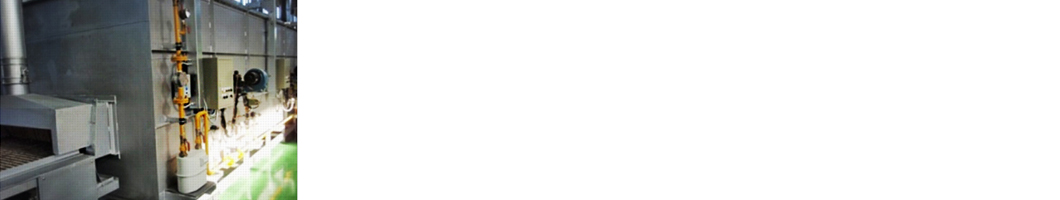

· 브레이징
고온의 조건에서 비활성 가스(질소) 로(爐)내 Core부 용접 체결합니다

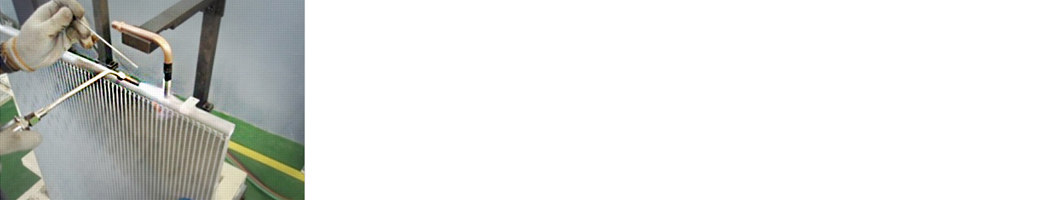

· 수동 용접
용가제를 사용하여 냉매가 지나가는 Inlet/Oulet pipe 산소용접으로 체결합니다

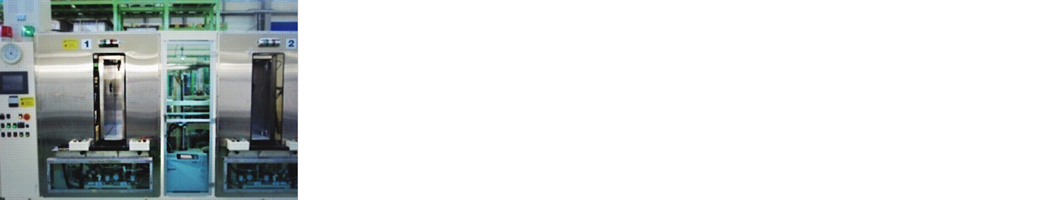

· 누설 TEST
기밀 및 누설에 대한 확인을 위해 헬륨 가스를 이용한 열교환기 기밀 검사를 진행합니다.

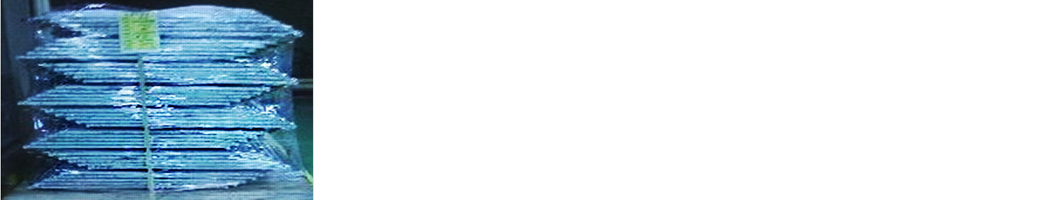

· 최종검수 및 포장
최종 외관 및 치수 검사 후 Unit 공정으로 이송을 위해 적재 및 포장합니다.
